Как сделать шкаф купе своими руками (сборка по фото и видео)

Пошаговая инструкция по изготовлению и сборке

Большинство домашних умельцев не прочь немного помастерить для своего дома. Но сделать шкаф-купе своими руками без знаний тонкостей и особенностей его проектирования будет сложно. Мы с вами пройдём по пунктам цикл его изготовления. С помощью этого пособия вы сможете самостоятельно изготовить нужный вам шкаф своими руками.

Для начала подготовьте следующие инструменты:

Предлагаем рассмотреть пошаговый процесс изготовления трёхдверного шкафа-купе на этих примерах:

Встроенный шкаф купе Корпусный шкаф купе
Шкаф встроенный Шкаф корпусной

Описание производства данных моделей разделено на несколько этапов.

1. Замер помещения под установку

Как правильно замерять проём помещения. Схема замера нашего проёма будет выглядеть следующим образом:

Замер ширины Замер глубины Замер высоты
Замер ширины Замер глубины Замер высоты

Как видите, замер помещения необходимо производить в нескольких точках.

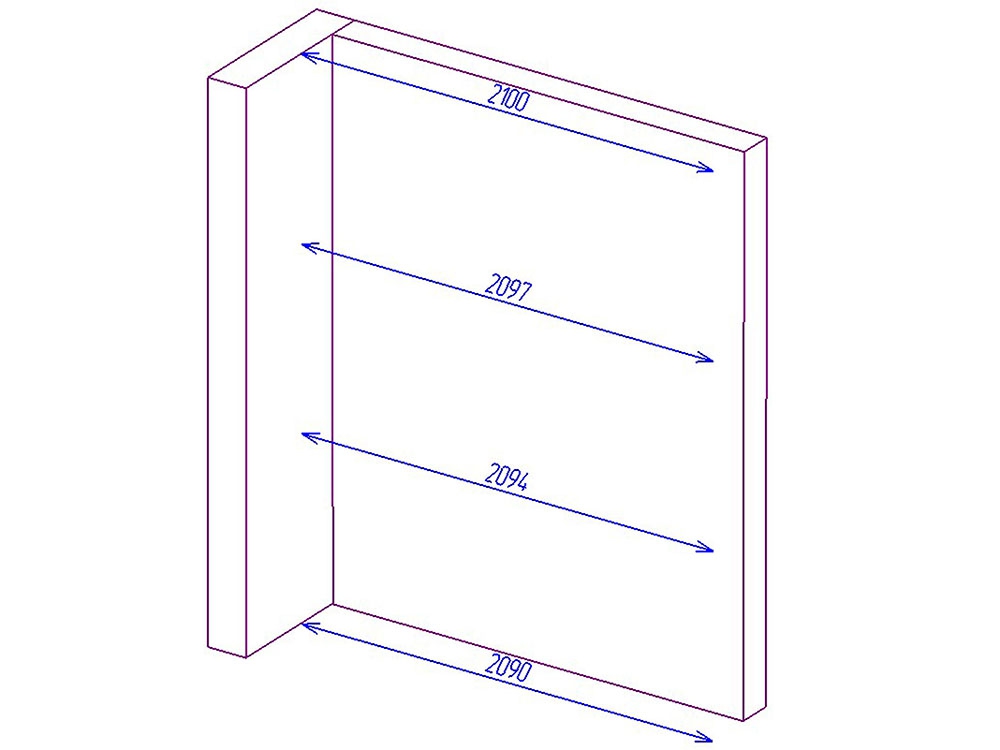

Замер ширины помещения

Произведите 4 замера по задней стене:

Первый – над плинтусом.

Второй – 800мм от пола

Третий – 1600 мм от пола

Четвертый – под потолком

Далее необходимо произвести ещё одну серию замеров, но уже отступив от задней стены на глубину шкафа. И также, как и в предыдущем примере проведите 4 замера на разной высоте.

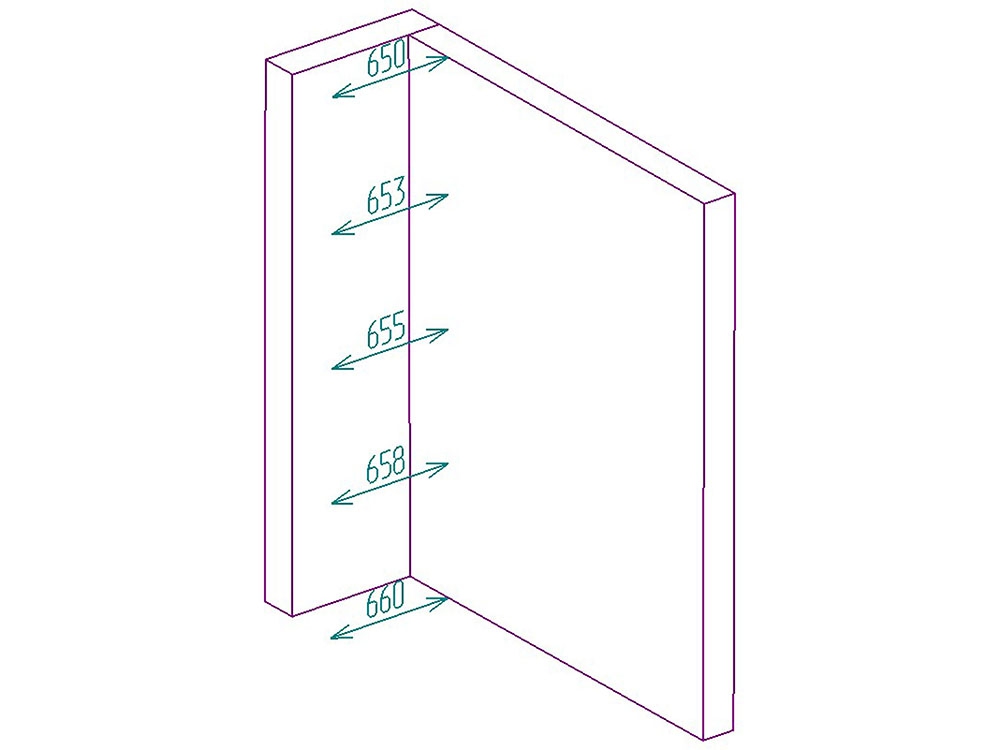

Замер глубины помещения

Произведите 4 замера по боковой стене стене:

Первый – над плинтусом.

Второй – 800мм от пола

Третий – 1600 мм от пола

Четвертый – под потолком

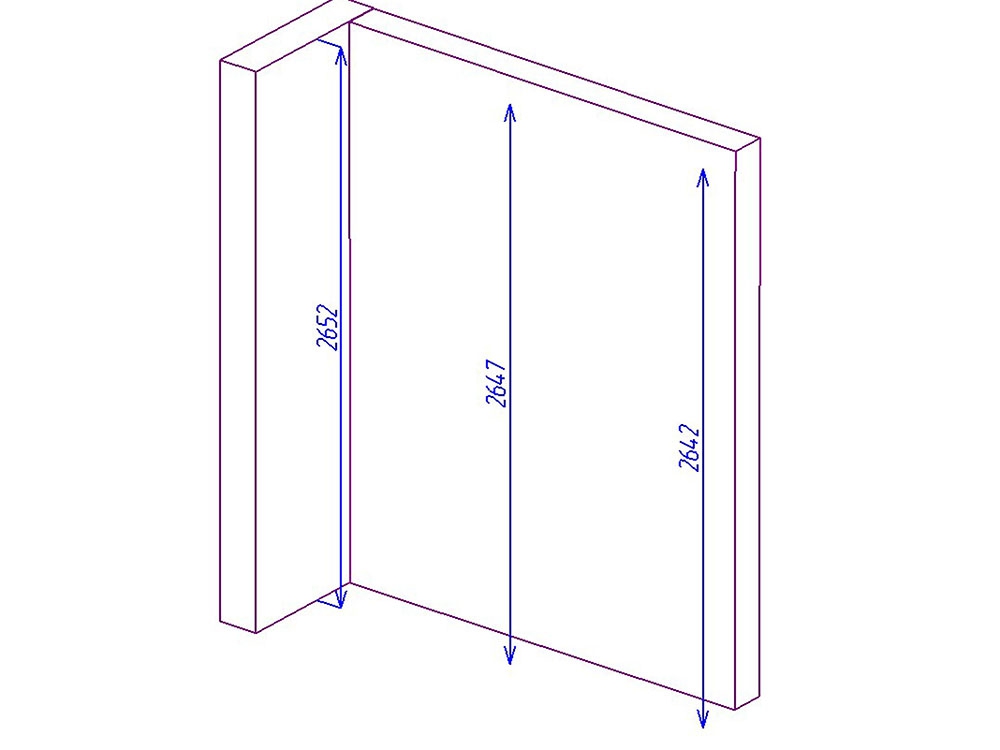

Замер высоты помещения

Произведите замер высоты по задней стене  через каждые 500 мм:

Первый – у левой стены.

Средние – каждые 500 мм

Последний – у правой стены

Далее необходимо произвести ещё одну серию замеров, но уже отступив от задней стены на глубину шкафа.

Обозначение посторонних предметов

Далее нужно померить расстояния до посторонних предметов - выступов, розеток, выключателей, дверных проёмов.

В нашем примере посторонних предметов нет.

2. Расчет габаритных размеров

Как рассчитывается ширина шкафа-купе

Расчёт размеров шкафа купе будет осуществляться на основании данных, полученных в процессе замера помещения.

Итак, по результатам замера помещения в разных точках мы имеем следующие значения ширины проёма: 2100мм, 2097мм, 2094мм, 2090мм. Как видите, все значения отличаются друг от друга, а разница между наибольшим и наименьшим значением составляет около 10мм.

Рассмотрим наши примеры:

Вариант №1. Шкаф встроенный, то есть без боковых панелей, в этом случае задаем габарит по ширине по самому большому размеру.  В нашем примере 2100мм. Допускается перепад по ширине до 15 мм.

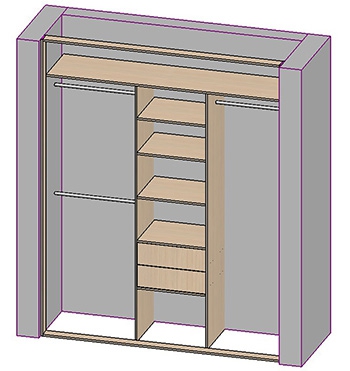

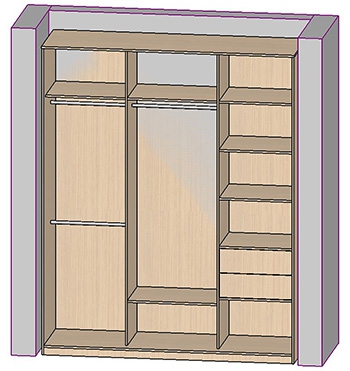

Вариант 1 — встроенный шкаф купе своими руками (фото)

Вариант №2. В случае корпусного шкафа, то есть с  боковыми панелями, полом, крышей и задними стенками, ширина шкафа рассчитывается по самому меньшему размеру минус 60мм, в нашем примере наименьший размер 2090-60=2030мм. Как вы поняли, с каждой стороны отнимаем по 30мм и тем самым обеспечиваю гарантированное вхождение нашего шкафа в проём по его ширине.

Вариант 2 — корпусный шкаф купе своими руками (фото)

Как рассчитывается глубина

По результатам замера помещения в разных точках мы имеем следующие значения глубины проёма: 650 мм, 653 мм, 658 мм, 660 мм. Разница между наибольшим и наименьшим значением составляет 10 мм.

Глубина шкафа будет рассчитываться по минимальной глубине ниши.

В шкафах-купе 100 мм от общей глубины уходит на раздвижные двери. Полезная глубина шкафа-купе — это та часть шкафа, которая задействована под хранение в ней вещей. На наших примерах габарит по глубине 600 мм, на направляющие уходит 100 мм, то есть полезная глубина нашего шкафа  600-100=500 мм.

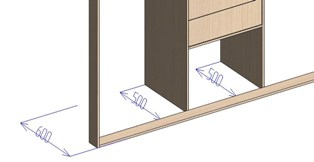

Глубина встроенного шкафа купе Глубина корпусного шкафа купе

Как рассчитать высоту

По результатам замера помещения в разных точках, мы имеем следующие значения высоты проёма: 2642 мм, 2647 мм, 2652 мм. Разница между наибольшим и наименьшим значением составляет 10 мм.

Если вы планируете сделать встроенный шкаф-купе своими руками (вариант №1), то его высота будет рассчитываться по минимальной высоте проема помещения. Допускается перепад по высоте до 15 мм.

Если шкаф корпусной (вариант №2), то его максимальная высота будет рассчитываться по минимальной высоте проема помещения минус 40 мм, в нашем примере максимальная высота равна: 2642-40=2602 мм.

Расчет размеров деталей для шкафа

После выбора габаритов нужно составить деталировку изделия, то есть расписать шкаф подетально. Для этого нужно нарисовать проект нашего шкафа, с учетом наших пожеланий (количеством полок, ящиков, штанг и.т.д.), на полученном чертеже, расставьте все размеры по ширине, учитывая толщину всех перегородок (см. примеры)

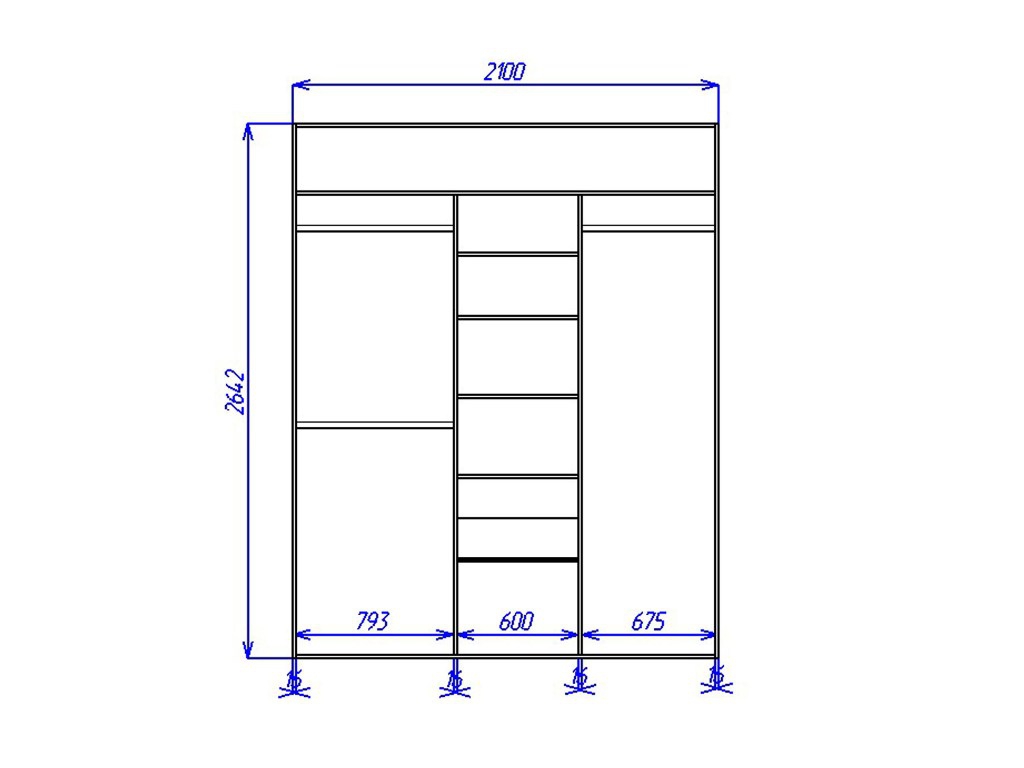

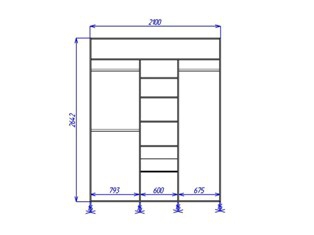

Встроенный шкаф купе (вид спереди) Корпусный шкаф купе (вид спереди)
Шкаф купе встроенный (вид спереди) Шкаф купе корпусной (вид спереди)

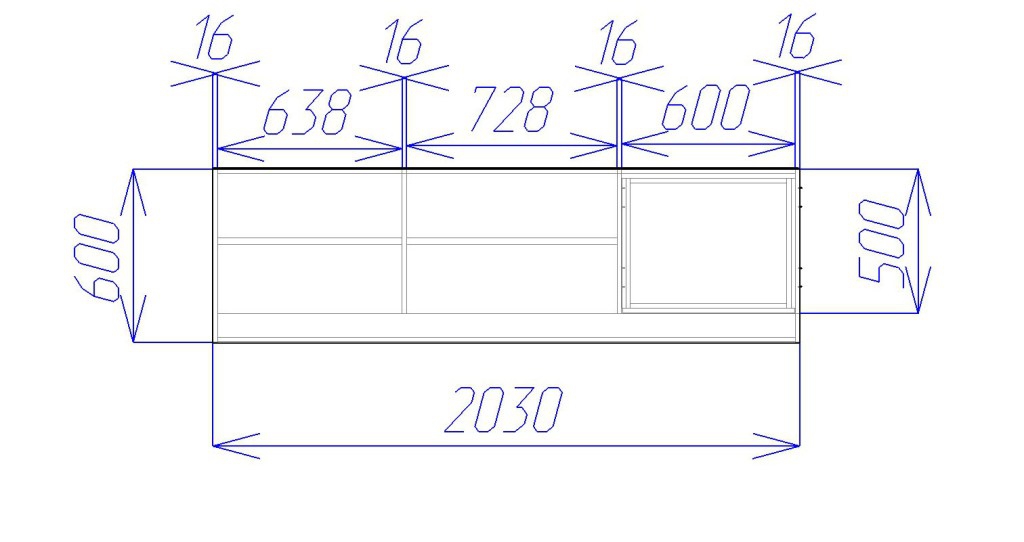

Встроенный шкаф купе (вид сверху) Корпусный шкаф купе (вид сверху)
Шкаф купе встроенный (вид сверху) Шкаф купе корпусной (вид сверху)

3. Составление деталировки

Для вашего удобства, на нашем сайте вы можете скачать бланк «Распил ДСП».

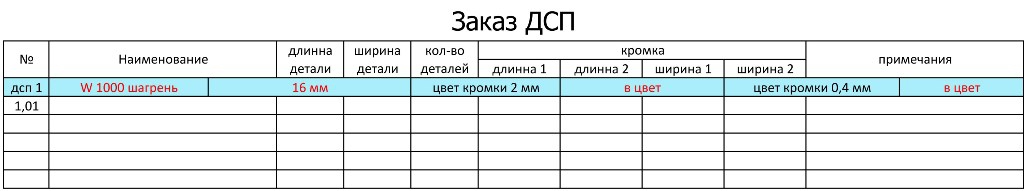

Таблица заказа распила ДСП

Первый размер указываем длину (вдоль направления волокон материала), второй ширину детали (поперек направления волокон), далее указываем количество одинаковых деталей, затем идет кромка, мы используем кромки ПВХ толщиной 2 мм (обозначение в таблице – Х) и 0,4 мм (обозначение в таблице - О), на передней стороне детали ставим кромку 2 мм, на задней стороне детали кромку 0,4 мм. Стороны детали, которые стыкуются с другой деталью, кромить не нужно.

Как считать кромку ДСП

Итак, заполним нашу таблицу:

Заполненная таблица заказа распила ДСП

Вот такой набор деталей мы получили.

Примечание:

Деталь №1 и №2- фальш панель нижняя и верхняя, так как шкаф встроенный и ширина нашей ниши разная, то деталь даем с запасом + 50 мм (лишнее спиливаем, подгоняя деталь по ширине проема).

Деталь №3 - Фальш панели боковые, также даем с подпилом по высоте +50 мм, так как потолок разный по высоте.

Деталь №4 – Полка антрисольная, также даем с подпилом +50мм,  подгоняя их размер по месту.

Как правильно рассчитать ящики? Возьмем на основу вот такой пример:

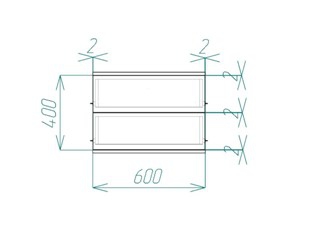

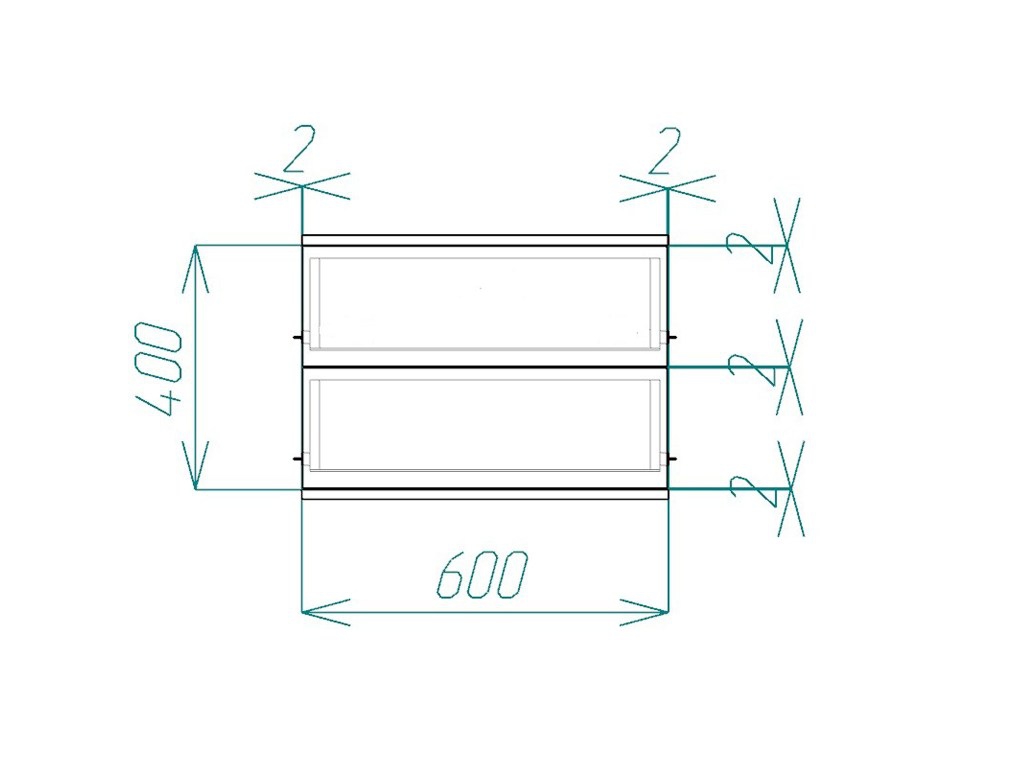

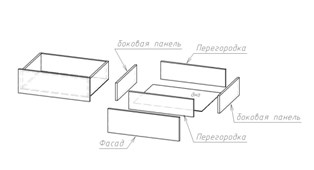

Выдвижные ящики своими руками Выдвижной ящик своими руками

Ширина проема 600 высота проема 400, из этих параметров будем считать 2 ящика, 2мм — зазоры по высоте и ширине.

  1. Фасад ящика 400-2-2-2/2=197мм (размер высоты фасада ящика), 600-2-2=596мм (ширина фасада ящика).
  2. Боковая панель ящика равна длине направляющей, высота  боковой панели рассчитывается: высота фасада минус 30 мм.
  3. Перегородка ящика считается по формуле, ширина проема под ящики минус две толщины направляющей, минус две толщины бок. панели ящика, то есть 600-13,5*2-16*2=541мм.
  4. Дно накладное делается по размеру ящика 450х573 мм

Составим таблицу с размерами для нашего второго варианта (на фото ниже).

Изготовление корпусного шкафа купе своими руками чертеж
Заполненная таблица заказа распила ДСП

Как мы видим на фото выше, при деталировки корпусного шкафа своими руками, детали пилятся без припуска, то есть в размер.

Хотелось бы отметить, как вы видите и в первой и во второй таблице, длину и ширину деталей заносим без учета толщины кромки, то есть толщину кромку надо вычитать из габарита детали, это касается кромки 2 мм.

Также хотелось бы отметить расчет задних стенок из оргалита. Задняя стенка рассчитывается так: ширина шкафа минус 2 мм, высота шкафа минус высота цоколя минус 2 мм. Если шкаф широкий, то делим задние стенки на несколько частей, соединяем их сзади на перегородках, в нашем случае высота задних стенок 2602-60-2=2540мм, ширина первой задней стенки 638+15+8=661мм, ширина второй задней стенки 718+8+8=734мм, ширина третьей задней стенки 600+8+15=623мм.
